起源の場所:
温州市中国
ブランド名:
GPG
証明:
CE
モデル番号:

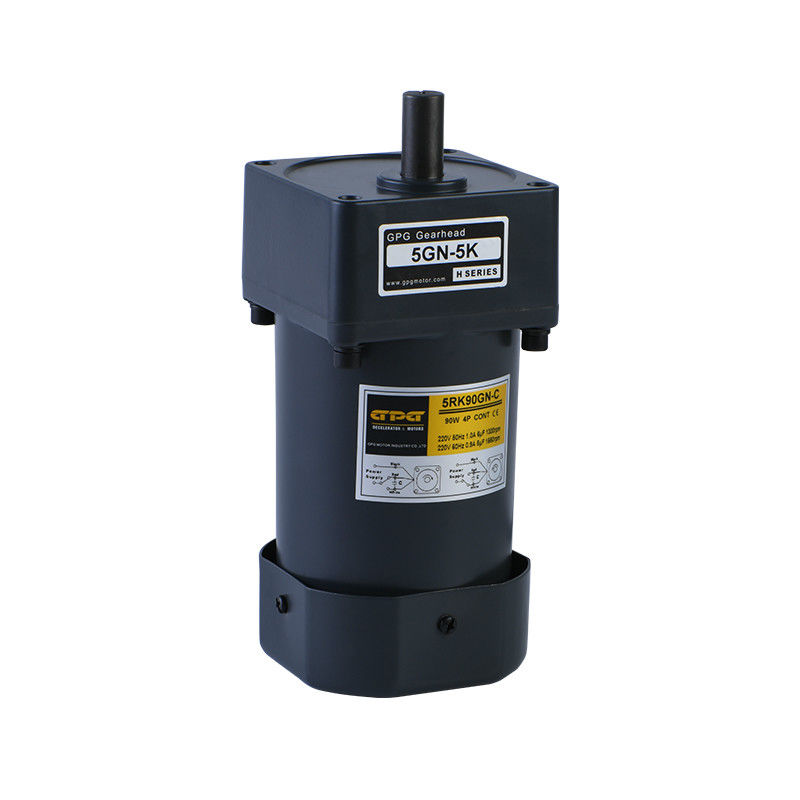

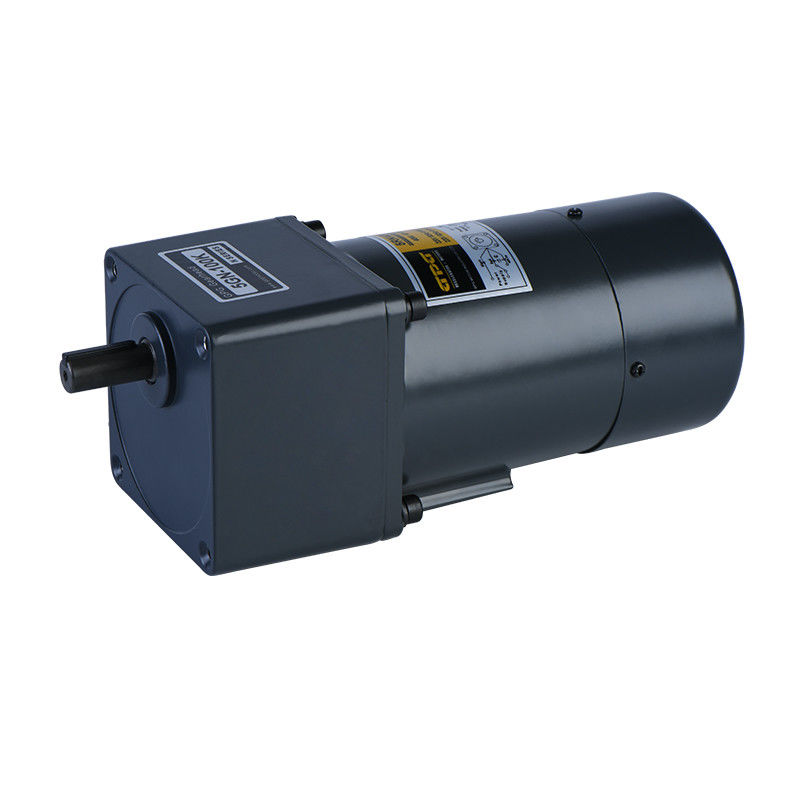

5RK90GN-CF 5GN3-200K
選択方法
90W RKギアモーターシリーズ, IKギアモーターシリーズ, 速度制御モータータイプ,110Vギアモーター,220Vギアモーター,恒速ギアモーター
| モーターの仕様 90W 90mm 固定速度のACギアモーター | ||||||||||||
| タイプ | ギア歯 出力シャフト |
パワー (W) |
頻度 (Hz) |
電圧 (V) |
流動 (A) |
スタートトルク (g.cm) |
格付け | スタート | ギアボックスのタイプ | |||
|
トルク (g.cm) |
スピード (rpm) |
容量 (μF) |
抵抗電圧 (V) |
軸承のギアボックス | 中部ギアボックス | |||||||
| リバーシブルモーター | 5RK90GN-CF | 90 | 50 | 220 | 1.0 | 6400 | 6750 | 1300 | 6.0 | 500 | 5GN/GU-K | 5GN10X |
| 90 | 60 | 220 | 0.9 | 5400 | 5650 | 1550 | 5.0 | 500 | 5GN/GU-K | 5GN10X | ||
図:5RK90GN-CF/5GN3~20K (短ギアボックスシェル43mm)
図: 5RK90GN-CF/5GN25~180K (高いギアボックスシェル61mm)
| ギアボックスのトルク表 ((kg.cm) | (kg.cm×9.8÷100) =N.m | ||||||||||||||||||
| 出力速度:RPM | 500 | 300 | 200 | 150 | 120 | 100 | 75 | 60 | 50 | 30 | 20 | 15 | 10 | 7.5 | 6 | 5 | 3 | ||
| 速度比 | 50Hz | 3 | 5 | 7.5 | 10 | 12.5 | 15 | 20 | 25 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 500 | |
| 60Hz | 3.6 | 6 | 9 | 15 | 18 | 30 | 36 | 60 | 90 | 120 | 180 | 300 | 360 | 600 | |||||
|
許可されている トルク |
40W | kg.cm | 6.7 | 11 | 16 | 21.3 | 28 | 33 | 42 | 54 | 65 | 108 | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
| 60W | kg.cm | 10 | 16 | 24 | 32 | 40 | 48 | 64 | 77 | 93 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
| 90W | kg.cm | 14 | 23 | 35 | 46 | 58 | 69 | 92 | 110 | 133 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| 120W | kg.cm | 19 | 30.7 | 46 | 61 | 77 | 92 | 123 | 147 | 177 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| 注: 速度は同期速率に基づいており,実際の出力速度は,定数トルク条件下では同期速率より約10〜20%低くなっている.灰色の背景は,ギア付きモーターの出力軸がモーターの出力軸と同じ方向に回転することを示します.白い背景は逆の方向に回転することを示しています | |||||||||||||||||||
図は標準のスクリューホール,穴,ターミナルボックス,または電子磁気ブレーキを通過する必要があれば,販売者に伝える必要があります.
| 基本的な技術データ | 小売価格: |
| モータータイプ:ACギアモーター | 隔熱クラス:E |
| モーター材料: アルミ,銅,鋼 | IPグレード:IP44 |
| 回転:CW/CCW逆転可能 | 作業スタイル:S1 |
| 周波数:50Hz/60Hz | 動作温度範囲: -10°C+40°C |
| HSコード:8501400000 | 作業相対湿度: 95%以下 |
接続図:
Q: どうやって?あなたの会社について?
A:我々は,中国の温州市に位置するギアモーター工場です,我々は1995年から開始,我々は1200人以上の労働者を持っている,主な製品はACマイクロギアモーター6Wから250W,AC小型ギアモーター100Wから3700Wです,ブラッシュ直流モーター 10Wから400Wブラシレスモーター 10Wから750W ドラムモーター 60Wから3700W 惑星ギアボックス ワームギアボックスなど
Q: どうやって?選択する適したモーター?
A:あなたが私たちに示すためにギアモーターの写真や図面を持っている場合,またはあなたは,電圧,速度,トルク,モーターのサイズ,モーターの動作モード,必要な寿命とノイズレベルなどの詳細な仕様を教えて,お願いします. 躊躇しないで教えて下さい.適切なエンジンを提案します
Q: その通り準備はいいのか?ギアモーターオーダーメイドイーゼ仕様 ?
電圧,速度,トルク,軸のサイズと形状のご要望に応じてカスタマイズできます. 端末に溶接された追加のワイヤーやケーブルが必要か,コネクタを追加する必要がある場合,電気コンデンサや電磁気コンデンサも作れます.
Q: 配達時間は?
A: 通常,私たちの通常の標準製品は,10-15日,少し長く,カスタマイズされた製品が必要になります. しかし,私たちはリードタイムに非常に柔軟です.それは特定の注文に依存します.
Q: その通りあなたのMOQは何ですか?
A: 海上での配送の場合,最低注文は100個です. 宅急便で配送した場合,制限はありません.
Q: その通り商品は在庫ですか.
A: 申し訳ありません. 商品は全て注文で作られています.
Q: その通りどうやって連絡する?
A: 問い合わせを送信できます.
